三筒烘干机

       三筒烘干机是在单筒回转式烘干机基础上改进的节能产品,这种烘干机受到多个行业的认可,取得了良好的效果,这种设备是在单筒烘干机内部进行改造,增加入机前湿料的预烘干和延长湿料在机内烘干时间,再加上密封、保温以及合理的配套措施,使烘干机生产能力与原单筒式烘干机相比,效率大大的提高了,技术先进、运行参数合理,操作简单可行,广泛应用于各个行业的矿渣以及其它混合材料的烘干,设备在这些行业中发挥着重要的作用,在原有设备上使用的是多筒,物料在内筒与热气流以辐射、对流、传导形式进行热交换,在外筒热交换以传导、对流形式并用,烘干机热效率高,节能效果显著, 重要的不同点在于此种烘干机出口温度较低,有利于延长尾部除尘系统的使用寿命。

三筒烘干机产品优势

      1、烘干机科学合理、节能。物料在内筒与热气流以辐射、对流、传导形式进行热交换,在外筒热交换以传导、对流形式并用。 烘干机热效率高,节能效果显著。经检测,热效率大大超过传统烘干机50%左右的水平。该设备投产使用后,节煤效果显著。

       2、该机采用物料与热气流顺流烘干工艺,适用范围广。它能适应粘土、煤、矿渣、铁粉等各种原材料的烘干,也适用于冶金、化工等部门的各种散状物料的烘干。 结构紧凑。整机水平布置,采用托轮支承,取消了大小齿轮传动,代之以托轮传动,使设备安装更方便、操作更简单、运行更可靠、运转率更高。

       3、该机的外部表面积比单筒回转式烘干机减少30%以上,并且外筒对内筒有保温隔热作用,外筒表面温度低,热损失少,在节能的同时,大大改善了劳动环境和劳动条件。

       4、多种扬料板设计,角形扬料板与万字扬料板的有机结合,使物料与热烟气交换更加充分,减少了烘干机筒体内“风洞”产生的机理。

       5、采用变频调速,调整筒体转速,根据入机水分,产量要求,采用适当的转速,确保满足下道工序的需求。自动温度监控系统,使操作更加便捷。

三筒烘干机工作原理

      物料由供料装置进入回转滚筒的内层,实现顺流烘干,物料在内层的抄板下不断抄起、散落呈螺旋行进式实现热交换,物料移动至内层的另一端进入中层,进行逆流烘干,物料在中层不断地被反复扬进,呈进两步退一步的行进方式,物料在中层既充分吸收内层滚筒散发的热量,又吸收中层滚筒的热量,同时又延长了干燥时间,物料在此达到干燥状态。物料行至中层另一端而落入外层,物料在外层滚筒内呈矩形多回路方式行进,达到干燥效果的物料在热风作用下快速行进排出滚筒,没有达到干燥效果的湿物料因自重而不能快速行进,物料在此矩形抄板内进行充分干燥,由此完成干燥目的。

三筒烘干机技术参数

规格型号

φ2.0×6m

φ2.5×6.5m

φ2.7×7m

φ3×7m

φ3.2×7m

φ3.6×8m

φ4.2×8.5m

外筒直径 (m)

2.0

2.5

2.7

3

3.2

3.6

4.2

外筒长度 (m)

6

6.5

7

7

7

8

8.5

筒体容积 (m3)

18.84

31.89

40.5

49.46

56.26

81.38

118

筒体转速 (rpm)

3-10

3-10

3-10

3-10

3-10

3-10

3-10

物料停留时间 (min)

12-30

12-30

12-30

12-30

12-30

12-30

12-30

物料初水份 (%)

6-25

6-25

6-25

6-25

6-25

6-25

6-25

物料终水份 (%)

≤1

≤1

≤1

≤1

≤1

≤1

≤1

进气温度 (℃)

750-900℃

750-900℃

750-900℃

750-900℃

750-900℃

750-900℃

750-900℃

生产能力 (T/H)

矿渣

20-25

25-30

30-35

35-10

40-45

50-65

70-85

粉煤灰

10-17

17-21

20-25

23-27

25-30

30-45

45-63

黄沙

20-27

25-40

27-45

30-45

35-50

55-75

75-99

电动机型号

Yr160m-4

Yr132m-4E

Yr160m-4

Yr160m-4

Yr132m-5E

Yr160m-4E

Yr160m-4E

电动机功率 (kw)

7.5×2

11×2

7.5×4

7.5×4

11×4

15×4

18.5×4

减速机型号

XWD-6

XWD-6

XWD-6

XWD-6

XWD-6

XWD-8

XWD-8

减速机速比 (I)

17-29

17-29

17-29

17-29

17-29

17-29

17-29

设备重量 (T)

25

32

35

38

43

57

77

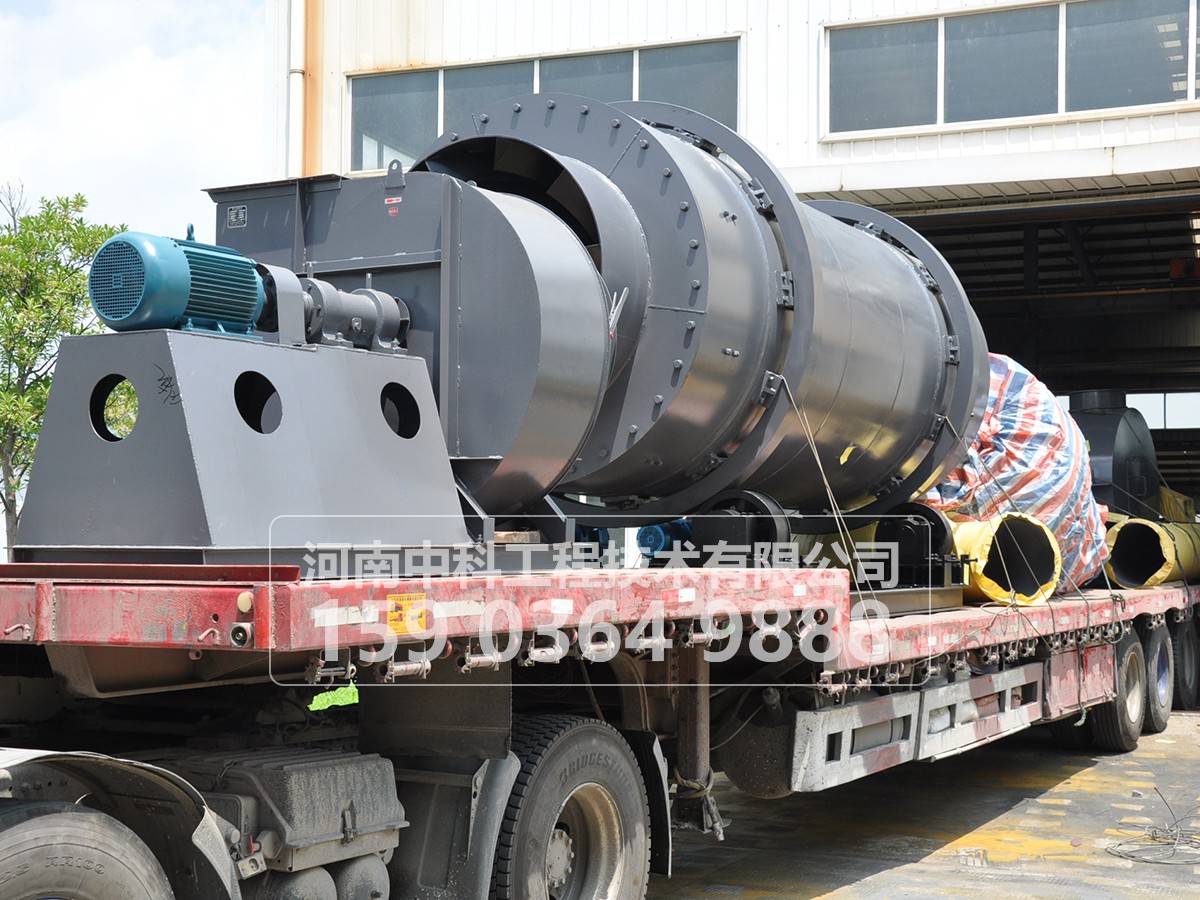

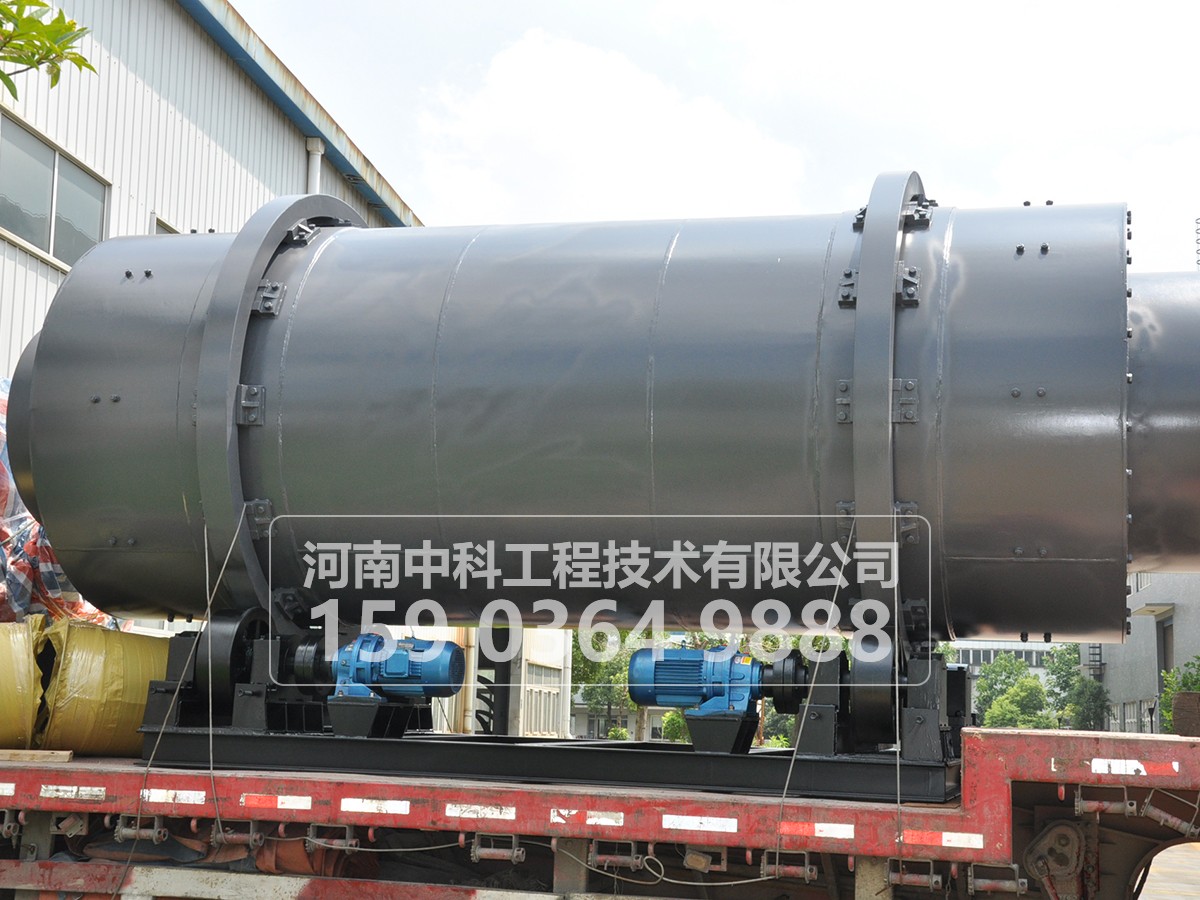

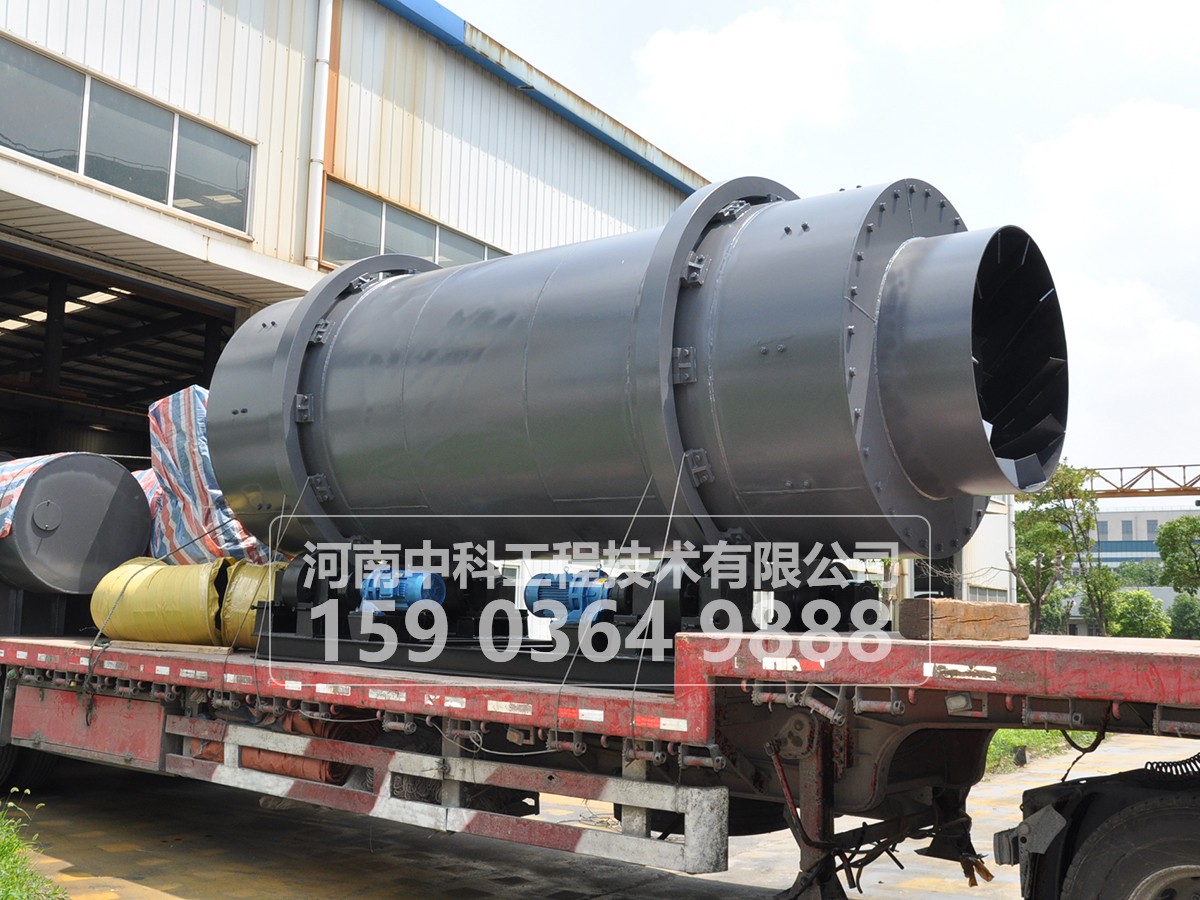

更多图片
