滚筒洗石机

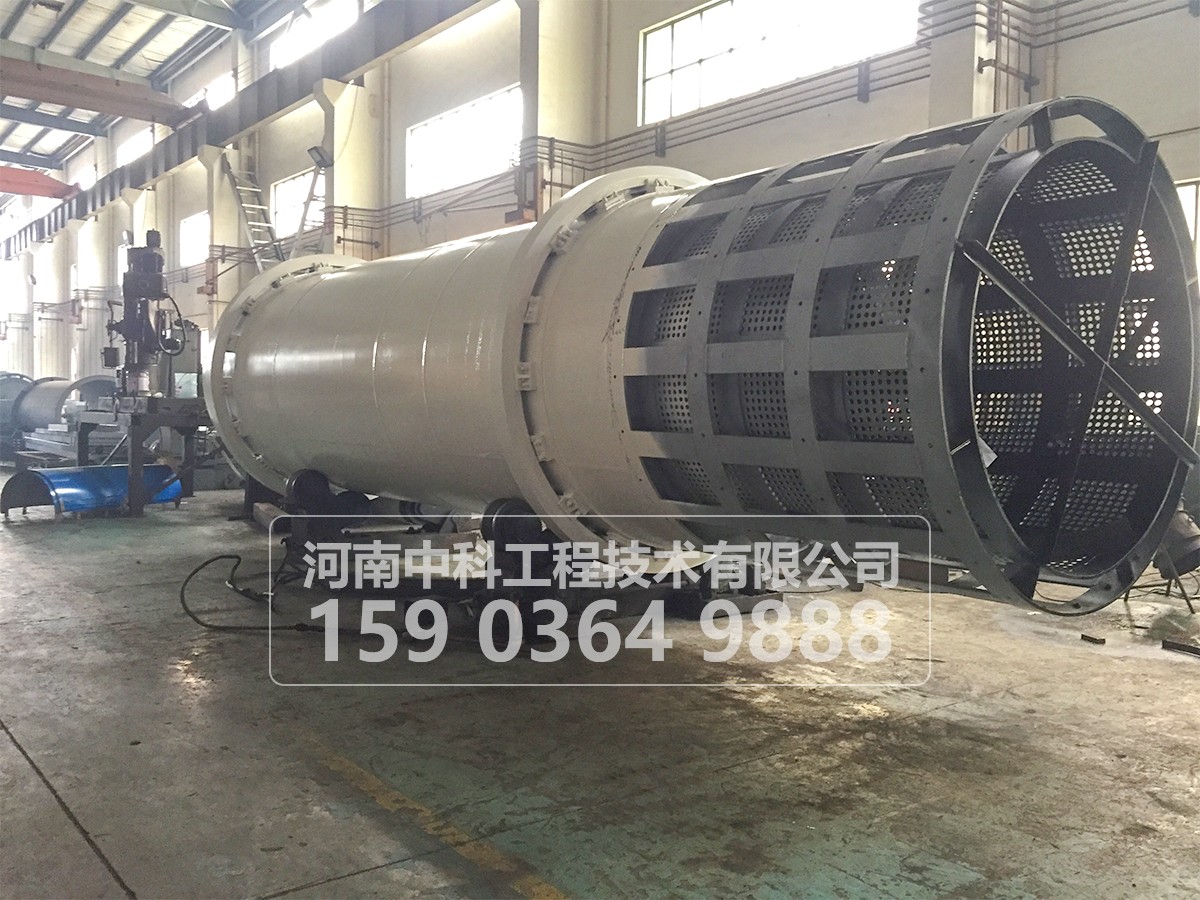

       该设备广泛用于各种难洗的大块矿石,该洗矿机分圆筒型和圆筒加筛条型两种。 后一种可把被洗物料分成+40mm和-40mm两级产品,-40mm可再经双螺旋槽式洗矿机进一步擦洗可将物料分为+2mm和-2mm两级产品,洗矿效率可达98%左右,这种组合对目前难洗矿石是有效的方法。

工作原理

  圆筒式洗石机由四个拖轮支撑,筒体随着电机、减速机带动大小齿轮作低速旋转。含有泥团和石粉的矿石自进料口经给料装置给入,进入旋转滚筒内的矿石被清洗滚筒内安装具有特定角度的搅拌装置不断的带起、抛起、搅拌,自进料端到出料端移动过程中多次循环过程中被顺向或逆向的高压水柱不断的洗涤,清洗干净的矿石经过卸料端脱污水装置的脱水后排出送往成品堆。含有污泥的污水则通过出料端的污水装置流出,经过三级沉淀池的沉淀后以备再次洗矿循环使用。

技术优势

1、安装基础简易:因整个设备为箱形框架结构,只需有一平整地面和污水回用沉淀池即可。地面 硬化便于清扫。

2、拆装转场简便:设备的高度整体性便于施工现场存放或转场运输,拆装部件只有成品堆料皮带机,松开底部固定螺栓和吊挂钢丝绳,将成品皮带机塞入主框架底面即可。

3、高度整体性:除成品料堆料皮带机外,所有系统都集成于一个整体框架内,既保证了设备的整体性又留有适度的维修保养和巡视空间,便利和安全。

4、工作可靠性:其核心的洗石系统采用搅拌机的搅拌原理,原料在搅拌筒内受连续螺旋叶片翻滚、推挤及物料间相互磨擦作用,石原料又经浸泡、搓洗短时间内可使石泥分离,并在石料卸出前进行二次清洗即可完全达到含泥量小于0.5%的要求。

5、使用经济性:

①储料斗容量达8M,使装载机合理安排主设备(如搅拌站)与洗石机的上料时间,避免装载机在不同上料点及原料间频繁换位,储料斗口宽度3.2米,也使装载机轻松上料,降低劳动强度。

②设有清水自动补偿和成品料离机时再淋洗、於泥排放功能的水槽。

4.成品石料可堆放也可入仓或斗(如:投入配料机石料斗)

技术参数

规格型号GXS1050GXS1250GXS1570GXS1870GXS2080GXS2280
滚筒直径(mm)100012001500180020002200
长度(mm)500050007000700080008000
滚筒转速(r/min)22-2418-2318-2316-2216-2215-20
产量(t/h)50-8070-110100-160180-250200-350280-500
配套电动机(kw)111522303745
外型 长(m)621262507820788095009600
外型 宽(m)115013601660192022302440
外型 高(m)125014001750221024602650
重量(t)4.35.58.313.517.823.6
